Como simular microcontrolador no Proteus?

Iremos utilizar um microcontrolador PIC12F675 para simulação. Iremos criar um programa em linguagem C (pelo compilador MIKROC PRO, versão gratuita da MIKROe) que pisca um led de 1 em 1 segundo.

Primeiro passo é montar o circuito no Proteus.

Feito o circuito iremos compilar o programa no MIKROC. Para fazer esta compilação, faça o download do software aqui .

Após instalado o software, abra-o e crie um novo projeto.

Clique em Next.

Nesta tela podemos alterar o Nome do projeto (Project Name), a pasta onde iremos salvar o projeto (Project Folder), O tipo de microcontrolador que estamos utilizando (Device Name, neste caso procure pelo PIC12F675) e também a velocidade do clock (Device Clock) sempre em MHz (neste caso manter 8MHz).

Clique em Next>Next>Finish.

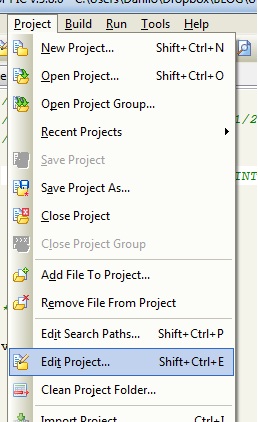

Vá até Project>Edit project.

Altere os fusíveis e os deixe exatamente igual a figura.

Escreva o código.

Compile o Projeto.

Ao compilar o projeto, vá até a pasta de destino e procure pelo arquivo com extensão: .hex, afim de verificar se ocorreu a compilação.

Voltando ao Proteus com o circuito já montado, clique duas vezes em cima do microcontrolador. Irá aparecer a janela abaixo:

Em Processor Clock Frequency estará setado o valor de 4MHz (este valor é padrão do Proteus), devemos mudar para 8MHz pois esta é a velocidade do clock de nosso micrcontrolador (8MHz foi estipulado quando criamos um novo projeto no MIKROC).

Em Program File, clique na pasta à direita e então na janela que abriu, selecione o arquivo .hex gerado pelo MIKROC.

Agora é só apertar o Play!!

NOTA: Os 5V em GP3 é por causa do MCLR(Master Clear Reset). Para resetar o circuito aplicar 0V no mesmo pino e voltar para 5V.

Baixe aqui o circuito montado no Proteus e o projeto compilado no MIKROC
